Классификация производственного оборудования по типу монтажа

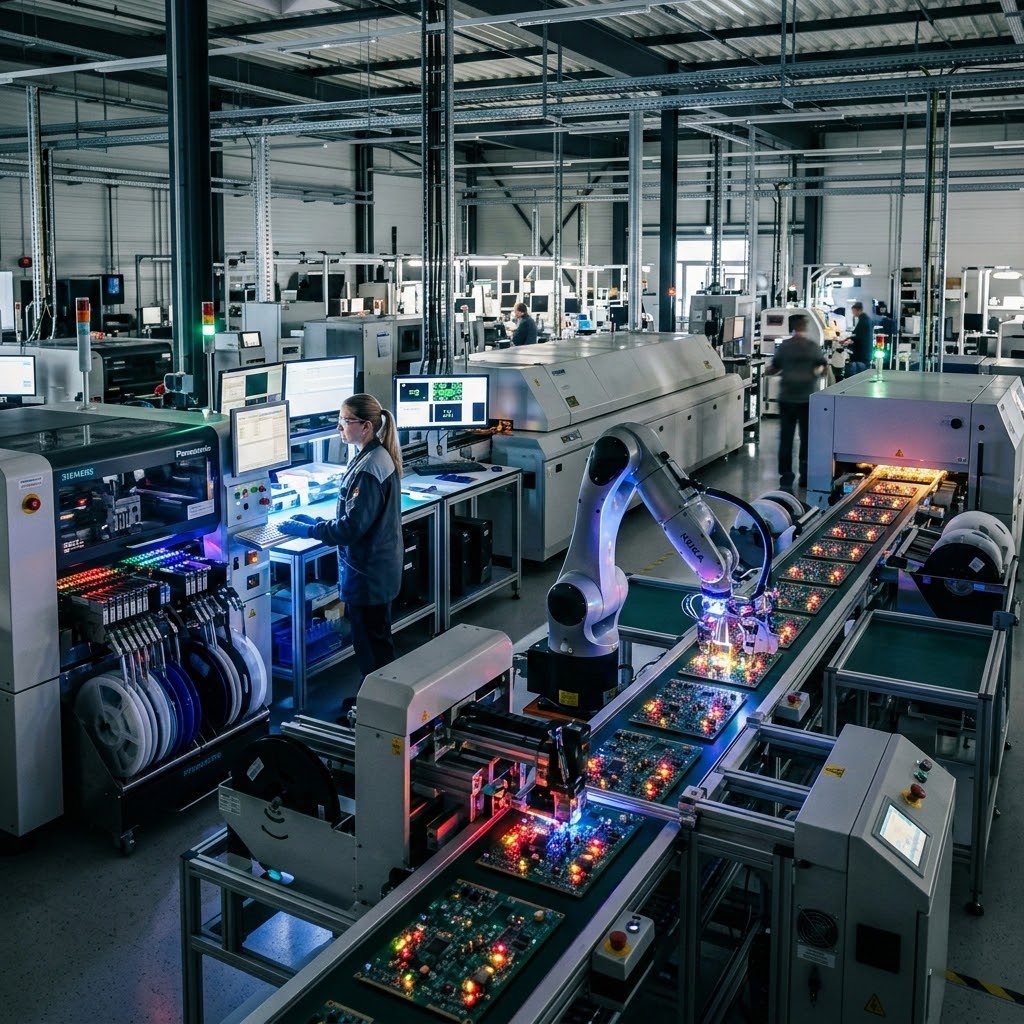

Обзор решений и оборудования для радиоэлектронной промышленности показывает, что парк технологического оснащения принято разделять на категории, напрямую связанные с методом установки компонентов на печатную плату. Каждая категория ориентирована на конкретный тип корпусов, объём выпуска и требования к повторяемости монтажа. Ключевое различие заключается в способе соединения вывода компонента с контактной площадкой и характере механических и тепловых нагрузок, которые испытывает радиоэлектронный узел в процессе сборки.
Линии поверхностного монтажа и автоматическая установка компонентов
Оборудование для SMT-сборки включает трафаретный принтер, высокоскоростной установщик компонентов и печь оплавления. Автоматический установщик позиционирует чип-резисторы типоразмером 0201 с погрешностью, не превышающей ±30 мкм, а для микросхем в корпусах BGA с шагом 0,4 мм применяются системы машинного зрения, корректирующие положение по реперным меткам платы. Производительность современных автоматов достигает 80–120 тысяч элементов в час, однако реальная скорость зависит от доли компонентов, подаваемых из россыпи или на липкой ленте. Линейки, построенные по принципу «принтер – установщик – оплавление», сокращают занимаемую площадь цеха и позволяют выйти на время цикла в 30–45 секунд при загрузке двух конвейерных веток. Детальные консультации по подбору линий вы можете получить в разделе Контакты.
Оснащение для монтажа в сквозные отверстия и смешанной технологии
Классическая сборка THT-компонентов требует установочных столов с фиксаторами посадочных мест, гибочной оснастки для формовки выводов и волновой пайки. Смешанная технология предъявляет дополнительные ограничения: SMD-компоненты, размещённые на обратной стороне платы, фиксируются клеем до пайки волной, чтобы исключить смыв паяльной пасты и смещение элементов. Установки селективной пайки, точечно подающие припой через мини-волну или сопло, минимизируют тепловой удар по чувствительным корпусам, но снижают производительность в сравнении с групповой волной. Для плат с высокой толщиной меди и многослойной структурой применяют предварительный подогрев до 100–130 °C, выравнивающий температурные градиенты и предотвращающий расслоение стеклотекстолита.
Ручные сборочные станции для прототипирования и мелкосерийного выпуска
Ручные станции строятся вокруг вакуумного пинцета, диспенсера пасты или флюса и паяльника с термостабилизацией жала. Гибкость перенастройки здесь выходит на первый план: смена кадров программы не требуется, а позиционирование до 100 мкм обеспечивается оптическим стереомикроскопом с 20–40-кратным увеличением. Подобное оснащение востребовано при отработке новых топологий, когда партия не превышает десятка плат, и позволяет оператору вносить коррективы в режиме реального времени. Для операций с компонентами BGA и QFN применяются ручные станции с инфракрасным нижним подогревом, программируемым по термопрофилю, что воспроизводит эффект групповой пайки оплавлением, но с контролируемым нагревом только целевой зоны.
Основные технологические процессы сборки печатных узлов
Технологический процесс сборки печатного узла состоит из последовательности операций, каждая из которых несёт определённый риск образования дефектов. Порядок, материалы и режимы обработки задаются в технологической карте, утверждаемой до запуска партии. Изменение хотя бы одного параметра – например, состава паяльной пасты или скорости конвейера – способно сдвинуть выход годных изделий на несколько процентов, поэтому стабильность процесса является критическим фактором.
Трафаретное нанесение паяльной пасты и дозирование припоя
Трафарет из нержавеющей стали толщиной 100–150 мкм формирует отпечатки пасты через апертуры, вырезанные лазером. Объём переносимого материала определяется площадью апертуры, толщиной трафарета и реологическими характеристиками пасты. Для микрокомпонентов с шагом 0,3 мм применяют трафареты толщиной 80 мкм с электрополированными стенками, снижающими адгезию и улучшающими отделение отпечатка. Альтернативой служит шприцевое дозирование припоя с пневматическим или шнековым приводом, которое актуально для единичных площадок или ремонтных операций, но уступает трафаретной печати по воспроизводимости объёма дозы.
Групповая пайка волной и влияние нагрева на компоненты в отверстиях
В процессе волновой пайки печатная плата проходит через флюсователь, зону предварительного подогрева и контактирует с волной припоя, температура которой поддерживается в диапазоне 260–270 °C для бессвинцового сплава. Время контакта с волной составляет 2–4 секунды, однако из-за разницы в тепловом расширении материалов возможно образование микротрещин в металлизации отверстий. Компоненты, корпуса которых рассчитаны на пиковую температуру 245 °C, рискуют получить отслоение кристалла при прохождении второй волны, поэтому их размещают на стороне, противоположной волне, либо заменяют на аналоги с расширенным тепловым допуском. Контроль высоты волны и скорости конвейера, синхронизированных с конструкцией паллеты, снижает образование перемычек и сосулек припоя на нижней стороне платы.
Пайка оплавлением и особенности температурного профиля при бессвинцовых припоях
Замена эвтектического оловянно-свинцового припоя на сплавы типа SAC305 (Sn96,5Ag3Cu0,5) подняла пиковую температуру оплавления на 25–35 °C относительно классического процесса. Жидкая фаза такого припоя образуется при 217–220 °C, а зона оплавления выдерживается на уровне 240–250 °C в течение 60–90 секунд над ликвидусом, чтобы гарантировать полное смачивание контактных площадок и исключить холодные спаи. Термопрофиль настраивают по пяти контрольным точкам, размещённым в центре платы и на углах, а допустимый разброс температур по площади не должен превышать 8–10 °C во избежание коробления подложки. Бессвинцовые печи оснащают несколькими верхними и нижними зонами конвекционного нагрева с независимой регулировкой, а также калиброванными датчиками кислорода для поддержания остаточной атмосферы с концентрацией O₂ ниже 50 ppm.
Системы контроля качества и испытания на надёжность
Комплексная проверка печатных узлов начинается с визуального осмотра и инструментальных методов, а завершается нагрузочным тестированием, имитирующим условия эксплуатации. Информация, полученная на каждом этапе, позволяет локализовать источник дефекта и скорректировать программу сборки до перехода к серийному выпуску.
Автоматическая оптическая инспекция и выявление дефектов паяных соединений
Системы автоматической оптической инспекции (AOI) используют камеры с разрешением 10–12 мкм на пиксель и многоракурсную подсветку, чтобы зафиксировать отклонения формы галтели, наличие перемычек, непропаев и смещений компонентов. Алгоритмы машинного обучения сравнивают захваченное изображение с эталонным описанием в библиотеке корпусов и классифицируют аномалии по критериям приемлемости согласно IPC-A-610. Скорость проверки платы формата 250×200 мм с 2000 компонентами обычно составляет 30–60 секунд. Встраивание AOI непосредственно после печи оплавления даёт замкнутый цикл обратной связи, оповещая оператора линии о повторяющихся смещениях ещё до того, как дефектная серия достигнет выходного контроля.
Термоциклирование и климатические испытания для проверки скрытых отказов
Термоциклирование в камере тепла и холода выявляет скрытые дефекты паяных соединений, формирующиеся при эксплуатации из-за разницы коэффициентов термического расширения материалов. Типичный профиль, соответствующий требованиям IPC-TM-650, включает выдержку при −40 °C и +125 °C с временем цикла около часа и количеством циклов не менее 1000. В процессе циклирования проводят мониторинг электрического сопротивления цепей, и падение сигнала более чем на 20 % относительно номинала служит критерием отказа. Дополнительно применяют камеры влажности с программируемым нагревом до 85 °C и влажностью 85 % RH в течение 500–1000 часов, после чего узлы проходят тест на сопротивление изоляции согласно IPC-650.
Защита печатных узлов конформными покрытиями и влагоизоляция
Конформное покрытие на основе акрила, уретана или силикона формирует сплошной слой толщиной 25–75 мкм, изолирующий печатную плату от влаги, солевых аэрозолей и технологических загрязнений. Акриловые лаки просты в нанесении кистью или распылением, но уступают силиконовым по термостойкости; уретановые двухкомпонентные составы дают более прочную плёнку, устойчивую к растворителям. Перед нанесением покрытия обязательна очистка платы от остатков флюса, поскольку кислые активаторы, оставшиеся под плёнкой, способны вызывать электромиграцию меди. Контроль толщины выполняют вихретоковыми толщиномерами или методом микрошлифа по тестовой площадке, а отсутствие пузырей и непрокрытых зон проверяют под ультрафиолетовым освещением, если в лак введён флуоресцентный индикатор.
Подходы к выбору технологических решений под конструктивные ограничения
Подбор оснастки и режимов всегда начинается с анализа конструкторской документации и спецификации применяемых радиоэлектронных компонентов. Параметры, заложенные на этапе трассировки платы, фактически определяют круг допустимых операций и оборудования, поэтому недооценка конструктивных ограничений ведёт к перерасходу ресурсов или снижению выхода годных изделий.
Оценка пригодности оснастки для работы с теплочувствительными и миниатюрными компонентами
Компоненты с маркировкой MSL 3 и выше требуют выпечки перед монтажом и ограничивают допустимое время пребывания в зоне оплавления выше 240 °C. Печи оплавления, претендующие на обработку таких корпусов, должны иметь паспортную неравномерность температуры не более ±2 °C в пределах целевой зоны и возможность программирования пологих профилей с низкой скоростью нарастания температуры — не свыше 1,5 °C/с. Миниатюрные пассивные элементы типоразмера 01005 накладывают дополнительные требования к точности захвата и установки, поэтому автомат установки оснащают высокочастотными сервоприводами по осям X-Y и датчиком усилия посадки, ограничивающим давление на компонент до 1–2 Н во избежание растрескивания керамического основания.
Особенности подготовки производства, направленные на минимизацию дефектности
К критическим этапам подготовки относят тестирование трафарета на соответствие апертур зазорам площадок, калибровку конвейера печи по реальной скорости движения плат и предварительный прогон тридцати-сорока плат с последующим рентгеновским контролем скрытых выводов BGA. Статистический анализ плотности дефектов по паяемым поверхностям, полученный с систем AOI, позволяет своевременно заменить шпатель трафаретного принтера, изношенный ракель или партию пасты с изменившейся реологией, не доводя до выбраковки целой партии изделий.
